‌新能源汽車高壓線束（電壓 300-1000V，電流 100-500A）的硅膠包膠防水方案需以 “全場景密封、極端環境耐受、長期可靠性” 為核心，針對接頭、分支、固定點等薄弱環節構建 “材料 - 結構 - 工藝” 三位一體防護體系，具體方案如下：

一、材料體系：防水與耐候的雙重保障

1. 包膠硅膠的功能化定制

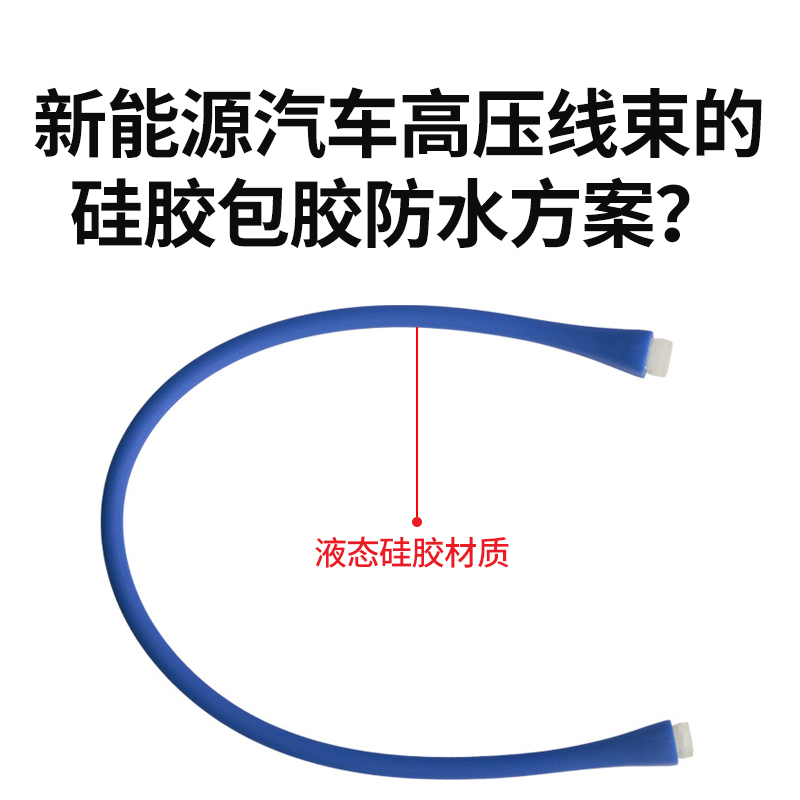

基礎性能底線：選用高抗撕裂液態硅膠（LSR） 或阻燃固態硅膠（HTV），核心參數需滿足：

硬度：Shore A 50-70（兼顧彈性密封與機械強度）；

壓縮永久變形率：≤8%（150℃×70h 測試，確保長期密封過盈不衰減）；

耐老化性：添加苯基硅氧烷 + 受阻胺光穩定劑（HALS），-40℃~150℃溫循 500 次后，拉伸強度保留率≥90%，無開裂 / 硬化。

功能強化：

阻燃改性：添加 15-20wt% 氫氧化鋁 /magnesium hydroxide，達 UL94 V-0 級（垂直燃燒自熄時間≤10s）；

耐化學腐蝕：選用氟硅膠（FVMQ）應對電解液（六氟磷酸鋰）、冷卻液腐蝕，體積變化率≤5%（ISO 1817 浸泡測試）。

2. 線束基材的兼容性適配

導體與絕緣層：高壓線束導體采用鍍錫銅絞線（防氧化），絕緣層選用耐高壓 XLPE（交聯聚乙烯，耐電壓≥15kV/mm）或 EPDM，確保與硅膠無化學反應（避免溶脹 / 剝離）；

表面預處理：絕緣層表面經等離子活化（Ar/O?混合氣體，功率 300W×20s），表面能提升至 50mN/m 以上，或涂覆硅烷偶聯劑（KH-560），增強硅膠與基材剝離強度至≥6N/cm（避免振動脫層）。

二、結構設計：多維度密封與應力緩沖

1. 接頭核心密封結構

徑向 + 軸向雙重密封：

徑向：在線束與連接器接口處設計硅膠 O 型圈過盈密封（過盈量 0.2-0.3mm），配合金屬擋圈限位，確保壓力波動下無間隙；

軸向：采用 “階梯式包膠結構”，硅膠沿線束軸向延伸 5-8mm，形成 “唇形密封”，與連接器殼體凹槽過盈配合，阻斷軸向進水路徑。

分支點整體包覆：線束分支處（如 Y 型、T 型接頭）采用一體化硅膠注塑包覆，避免傳統膠帶纏繞的縫隙隱患，分支拐角處做圓角過渡（R≥1mm），減少應力集中導致的開裂。

2. 固定點與穿艙段防護

固定卡扣密封：線束固定卡扣與車身接觸部位，包膠硅膠設計環形凸起唇邊（高度 0.5mm，寬度 1mm），安裝后唇邊壓縮 30%，實現卡扣與車身孔位的密封（IP6K9K 高壓噴淋無滲漏）；

穿艙段剛性密封：穿過車身防火墻的線束段，采用 “金屬套管 + 硅膠包膠” 復合結構：金屬套管提供剛性支撐，外層硅膠與車身密封面過盈 0.3mm，配合法蘭面螺栓預緊（扭矩 8-10N?m），形成 “剛性定位 + 柔性密封” 雙重保障。

3. 應力釋放與動態補償

波紋管緩沖：在振動劇烈區域（如電機附近），線束外層套硅膠波紋管（波紋間距 2-3mm，壁厚 0.5mm），通過波紋管形變吸收振動能量（振幅 ±2mm 時，硅膠應力≤5MPa）；

漸變過渡設計：硅膠包膠層從硬密封區（接頭）向柔性區（線束中部）漸變減薄（1.5mm→0.8mm），配合 0.5mm 深螺旋紋，提升彎折疲勞壽命（10 萬次彎折無裂紋）。

三、工藝控制：精密成型與質量鎖定

1. 硅膠包膠成型工藝

注塑參數優化：

液態硅膠（LSR）采用低壓低速注塑：注射壓力 8-12bar，流速 50-80g/s，配合真空排氣（-0.095MPa），避免氣泡導致的密封失效；

模具溫度：140-160℃（確保硅膠快速硫化定型），溫控精度 ±1℃，防止局部過硫?qū)е碌拇嘈蚤_裂。

界面結合強化：

線束預處理：包膠前用異丙醇超聲清洗（10 分鐘）去除油污，60℃烘干后立即進入注塑工序（避免二次污染）；

模具定位：采用彈性針定位（公差 ±0.05mm），確保線束居中，硅膠包膠厚度偏差≤±0.1mm。

2. 硫化與后處理

分段硫化：先 160℃快速硫化（20-30s 定型），再 80℃二次硫化（2-4h 深度交聯），消除內應力，提升硅膠交聯密度至≥2.5×10??mol/cm³；

激光修邊：對包膠邊緣采用激光切割（精度 ±0.05mm），替代手工修邊，避免飛邊殘留導致的密封間隙。

四、測試驗證：極端場景下的可靠性保障

1. 防水性能核心測試

IP67 驗證：常溫下浸入 1m 水深 30 分鐘，拆解后接頭 / 分支點無進水痕跡，絕緣電阻≥100MΩ（1000V DC 測試）；

IP6K9K 驗證：80℃高溫、80-100bar 高壓水流（30°/60°/90° 多角度噴淋）30 分鐘，測試后硅膠無剝離，內部無積水。

2. 環境與耐久性測試

溫循振動復合測試：-40℃（4h）→150℃（4h）溫循 + 10-2000Hz 掃頻振動（加速度 20G），500 次循環后：

硅膠無開裂 / 脫層，壓縮永久變形率≤10%；

絕緣電阻變化率≤±15%，介損角正切≤0.003（1MHz）。

化學腐蝕測試：浸泡于 5% NaCl 溶液（鹽霧）、電解液（1mol/L 六氟磷酸鋰）中 1000h，外觀無鼓泡 / 變色，密封性能無衰減。

3. 機械強度驗證

剝離測試：硅膠與線束絕緣層剝離力≥5N/cm（斷裂面為硅膠本體斷裂，非界面分離）；

彎折測試：半徑 R=5d（d 為線束直徑）下，180° 彎折 10 萬次后，硅膠無裂紋，導通電阻變化≤5%。

典型應用案例：800V 高壓線束防水方案

某新能源汽車 800V 平臺高壓線束（電機控制器至電池包）采用 “LSR 包膠 + 雙重密封” 方案：

材料：LSR 選用瓦克 Silopren LSR 2070/60（Shore A 60，UL94 V-0），基材為 XLPE 絕緣鍍錫銅絞線；

結構：接頭處 O 型圈過盈 0.25mm + 軸向唇形密封（延伸 6mm），分支點一體化注塑包覆，波紋管緩沖段長度 300mm；

性能：通過 IP6K9K 防水、500 次溫循振動測試，在 - 40℃~150℃環境下絕緣電阻穩定≥500MΩ，滿足 10 年 / 20 萬公里使用壽命要求。

總結

新能源汽車高壓線束的硅膠包膠防水方案需通過高耐候硅膠選材、多維度密封結構設計、精密注塑工藝控制，結合極端環境下的全生命周期驗證，構建 “防滲漏、抗老化、耐振動” 的可靠防護體系。其核心價值在于將防水與高壓絕緣、阻燃、耐腐功能集成一體，為新能源汽車高壓系統的安全運行提供關鍵保障，適配從 300V 到 1000V 的高壓平臺及復雜工況需求。
