亚洲精品国产摄像头,亚洲日韩欧洲乱码av夜夜摸,在线精品国产一区二区三区,丰满少妇弄高潮了www,精品国产乱码久久久人妻

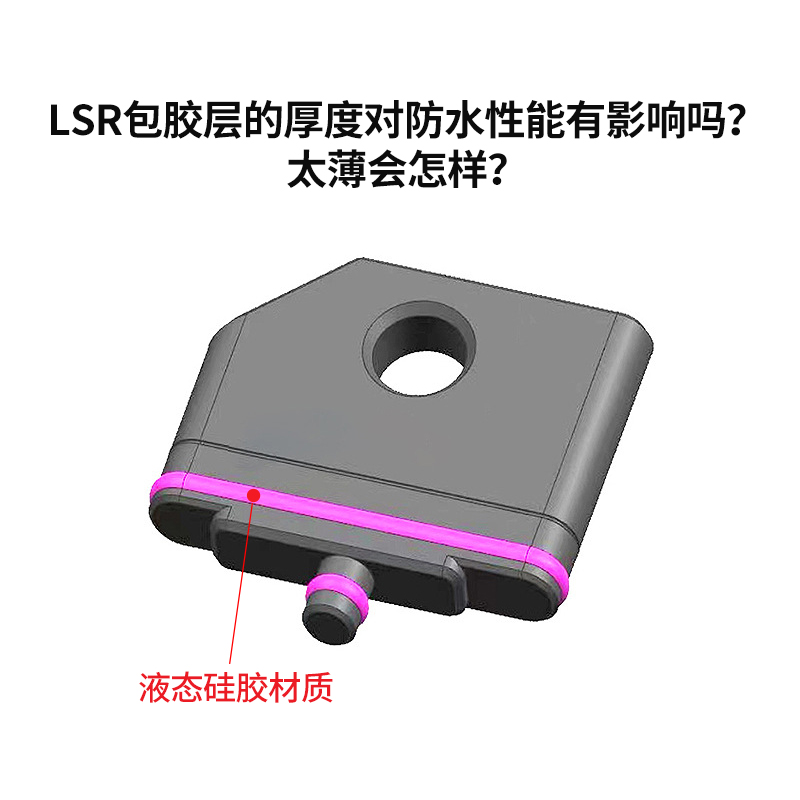

LSR（液態(tài)硅膠）包膠層的厚度對防水性能有直接且關(guān)鍵的影響—— 合適的厚度是防水密封的 “基礎(chǔ)屏障”，而厚度過薄會直接導(dǎo)致防水能力下降甚至失效，具體影響和風(fēng)險可從防水原理、實際使用場景拆解：

一、先明確核心邏輯：LSR 包膠防水的本質(zhì)是 “完整膠層隔絕水分”

LSR 包膠能防水，核心是依靠連續(xù)無缺陷的硅膠層，將基材（如金屬、FPC、塑膠）與外部水 / 濕氣完全隔絕，同時膠層需具備一定的 “抗形變能力”，避免在裝配、使用中因擠壓、摩擦出現(xiàn)破損。而厚度是實現(xiàn)這兩個核心的前提：

若厚度足夠，膠層既能覆蓋基材表面的細(xì)微瑕疵（如劃痕、微小縫隙），也能在受力時通過輕微形變緩沖壓力，保持完整性；

屏障。

二、LSR 包膠層太薄，會導(dǎo)致 3 類核心防水問題

1. 膠層易出現(xiàn) “針孔 / 氣泡”，直接形成滲水通道

LSR 注塑時，膠層越薄，越難排出型腔中的空氣 —— 若厚度＜0.1mm，空氣易被困在膠層內(nèi)部或基材與膠層的界面，形成肉眼難辨的微小針孔（直徑可能僅 0.01-0.05mm）或氣泡。

這些缺陷在干燥環(huán)境下不明顯，但遇到水或濕氣時，水分會通過毛細(xì)作用滲入針孔，逐漸滲透到基材內(nèi)部（如電子元件、金屬端子），導(dǎo)致短路、生銹。

典型場景：某智能手表的 FPC 線路包膠，因膠層僅 0.08mm，生產(chǎn)中出現(xiàn)大量微小氣泡，用戶佩戴時汗水滲入，導(dǎo)致線路腐蝕、觸控失靈。

2. 抗損傷能力差，使用中易開裂 / 破損

LSR 膠層的 “抗撕裂強度” 與厚度正相關(guān) —— 厚度越薄，膠層越脆弱，在裝配（如插拔、按壓）、使用（如摩擦、輕微撞擊）中極易出現(xiàn)局部開裂、剝落，破壞防水屏障。

例如：醫(yī)療接頭的 LSR 包膠層若僅 0.05mm，在反復(fù)插拔導(dǎo)管時，膠層邊緣易被磨損出細(xì)小裂紋，生理鹽水會從裂紋滲入，導(dǎo)致接頭內(nèi)部污染；

再比如：新能源傳感器的 LSR 防水套，若厚度不足 0.1mm，在設(shè)備組裝時受輕微擠壓，就可能出現(xiàn) “隱性裂紋”（表面看不出來，但水可滲入），最終導(dǎo)致傳感器受潮失效。

3. 裝配密封性不足，無法填充配合間隙

很多 LSR 包膠件需要與其他部件（如殼體、接頭）裝配，靠膠層的 “壓縮形變” 填充配合間隙實現(xiàn)密封 —— 若膠層太薄，壓縮量不足，無法完全填滿間隙，會形成縫隙滲水通道。

舉例：某工業(yè)儀器的塑膠外殼 LSR 包膠，設(shè)計厚度 0.06mm，裝配時膠層最大壓縮量僅 0.02mm，而外殼與配件的配合間隙有 0.03mm，導(dǎo)致水從間隙滲入儀器內(nèi)部；

對比：若膠層厚度增至 0.15mm，壓縮量可達(dá) 0.08mm，能完全覆蓋配合間隙，防水等級可從 IP54 提升至 IP68。

三、補充：LSR 防水包膠的 “合理厚度建議”

并非厚度越厚越好（過厚會增加成本、影響尺寸精度），需結(jié)合產(chǎn)品場景平衡，常規(guī)建議：

普通防水場景（如消費電子外殼、小家電配件）：膠層厚度建議≥0.1-0.2mm，既能保證無針孔、抗損傷，也能適配常規(guī)裝配間隙；

高要求防水場景（如醫(yī)療浸泡件、戶外設(shè)備）：膠層厚度建議≥0.2-0.3mm，同時配合 “膠層唇邊設(shè)計”（在密封面做 0.1-0.15mm 的凸起唇邊），進(jìn)一步提升密封性；

微型精密件（如 FPC 線路、細(xì)小端子）：最小厚度不建議＜0.08mm，且需優(yōu)化模具排氣（增加微型排氣槽）、降低注塑速度，減少針孔風(fēng)險。

總結(jié)

LSR 包膠層的厚度是防水性能的 “底線保障”—— 太薄會直接導(dǎo)致膠層缺陷、抗損能力弱、裝配密封不足，最終讓防水失效。實際設(shè)計中，需在 “精密尺寸” 和 “防水可靠性” 之間找平衡，若不確定厚度是否合適，可通過 “小批量試產(chǎn) + 防水測試” 驗證（如 IP68 浸泡、高壓噴淋測試），或讓源頭廠提供模流分析，提前預(yù)判厚度不足的風(fēng)險。
