亚洲精品国产摄像头,亚洲日韩欧洲乱码av夜夜摸,在线精品国产一区二区三区,丰满少妇弄高潮了www,精品国产乱码久久久人妻

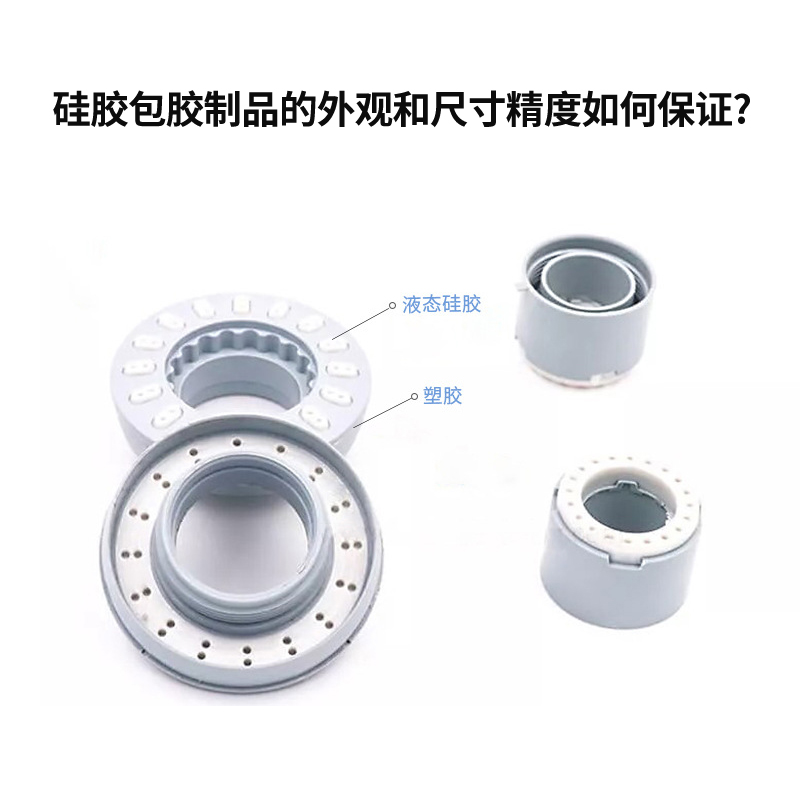

硅膠包膠制品的外觀質量與尺寸精度是衡量產品品質的核心指標，直接影響裝配性能、使用體驗和耐久性。其控制需貫穿 “材料選擇 - 模具設計 - 工藝參數 - 檢測體系” 全流程，通過多維度協同實現精準管控。以下從外觀保證與尺寸精度控制兩方面，提供系統化解決方案：

一、外觀質量保證：從缺陷預防到表面質感提升

硅膠包膠制品的外觀缺陷主要包括氣泡、缺膠、飛邊、色差、劃痕、流痕等，需針對成因從源頭控制：

1. 模具表面與結構優化：減少外觀缺陷的基礎

超高精度拋光：型腔表面采用 “金剛石研磨 + 鏡面拋光” 工藝，粗糙度控制在 Ra≤0.02μm（相當于鏡面級別），避免因表面粗糙導致的硅膠流動痕跡（流痕）。對于透明或高光外觀產品，需用 W0.5 拋光膏進行最終處理，確保光反射均勻。

無銳角過渡設計：模具型腔的拐角、澆口與型腔連接部位采用 R0.1-R0.3mm 圓角過渡，避免硅膠流動時產生湍流導致的局部發白或紋路。例如智能手表表帶的包膠拐角，圓角設計可消除 90% 以上的應力發白現象。

飛邊控制結構：在分型面設置 0.01-0.02mm 寬的 “防溢邊槽”，配合高精度導柱導套（配合間隙≤0.005mm），使飛邊厚度控制在 0.03mm 以內（肉眼不可見）。對于金屬嵌件包膠，嵌件與型腔的配合間隙嚴格控制在 0.02-0.03mm，避免硅膠從間隙溢出形成毛邊。

2. 材料純凈度與流動性管控：避免內在缺陷

硅膠雜質過濾：固態硅膠在混煉后需經 120 目濾網過濾，液態硅膠（LSR）在注射前通過 3 級過濾系統（5μm+1μm+0.5μm），去除微小雜質（如金屬顆粒、未分散的硫化劑），防止成型后出現 “黑點” 或 “異物凸起”。

流動性匹配設計：根據產品結構選擇合適粘度的硅膠（固態硅膠門尼粘度 40-60，LSR 粘度 5000-15000cP），復雜紋路或細薄部位（如智能手環的刻度線）需選用低粘度硅膠，配合模具溫度提高 5-10℃（如從 160℃升至 165℃），確保紋路填充飽滿無缺膠。

色母分散均勻性：色母與硅膠的混煉時間不少于 30 分鐘，采用 “小批量多次添加” 方式，確保顏料分散度≥95%（通過顯微鏡觀察無團聚顆粒），避免色差或色斑。對于雙色包膠制品，兩種顏色硅膠的硫化速率差需控制在 5% 以內，防止因硫化不同步導致的界面色差。

3. 排氣與填充工藝優化：消除氣泡與缺膠

全域排氣系統：在型腔最后填充區（如深腔底部、嵌件周圍）設置主排氣槽（寬 2-3mm× 深 0.01mm），配合每 15-20mm 間距的分支排氣槽；復雜區域嵌入透氣鋼（孔隙率 20-25%），并連接 - 0.092MPa 真空系統，將氣泡發生率從 15% 降至 1% 以下。

階梯式填充工藝：采用 “慢 - 快 - 慢” 三段式注射速度：初始段（0-20% 型腔）3-5mm/s，排出基材表面空氣；中段（20-80%）8-12mm/s，快速填充主體；末段（80-100%）2-3mm/s，緩慢排出殘余空氣。對于薄壁包膠件（厚度＜0.5mm），末段保壓壓力提高至 30-40MPa，確保完全填充無缺膠。

脫模保護措施：型腔表面鍍 DLC 類金剛石涂層（摩擦系數 0.05），頂針采用陶瓷材質（硬度 HRC70），避免脫模時劃傷硅膠表面；對于高光產品，脫模后立即用無塵布包裹，防止灰塵附著。

二、尺寸精度控制：從模具補償到工藝穩定性保障

硅膠包膠制品的尺寸偏差主要源于硅膠硫化收縮、基材與硅膠的熱膨脹差異、模具精度不足等，需通過 “預補償 - 過程控制 - 后修正” 三級管控實現 ±0.03mm 級精度。

1. 模具設計的收縮補償：預設尺寸偏差

精準收縮率計算：根據硅膠類型（固態硅膠收縮率 1.2-2.0%，LSR 收縮率 1.0-1.5%）、產品結構（厚膠區收縮率比薄膠區高 0.3-0.5%）、硫化工藝（溫度每提高 10℃，收縮率增加 0.1-0.2%），通過模流分析（如 Moldex3D）計算各部位收縮率，在模具設計時進行反向補償。例如周長 100mm 的 O 型圈，若收縮率 1.5%，模具型腔周長需設計為 101.5mm。

基材熱膨脹補償：金屬（如不銹鋼熱膨脹系數 11×10??/℃）與硅膠（熱膨脹系數 300×10??/℃）的熱膨脹差異可達 27 倍，模具需根據使用溫度范圍（如 - 40℃~85℃）預留溫度補償量。例如汽車密封件在 120℃工作時，模具在長度方向需額外增加 0.15% 補償量，抵消高溫下的尺寸變化。

分型面與定位精度：模具模板采用 S136H 不銹鋼（經深冷處理），型腔尺寸公差控制在 ±0.01mm；導柱導套采用 SUJ2 軸承鋼，配合間隙 0.005-0.01mm，確保合模同軸度≤0.01mm，避免因模具錯位導致的產品壁厚不均（偏差≤0.02mm）。

2. 工藝參數的穩定性控制：減少尺寸波動

恒溫恒壓硫化系統：采用 PID 閉環控制的熱油溫控（精度 ±1℃），將模具各區域溫差控制在 ±2℃以內（厚膠區可單獨設溫）；注射壓力波動≤±1MPa，保壓時間誤差≤±0.5s，避免因壓力 / 溫度波動導致的收縮不均（尺寸波動控制在 ±0.02mm 以內）。

基材定位零偏移：金屬嵌件采用 “圓錐銷 + 彈性壓塊” 組合定位，塑料基材采用真空吸附定位，重復定位精度≤0.01mm；對于細長嵌件（長徑比＞5），增設中部導向套，確保包膠后嵌件同軸度≤0.02mm。某智能穿戴設備的金屬扣包膠，通過該定位方案將位置度偏差從 0.1mm 降至 0.03mm。

冷卻速率均勻性：模具采用隨形冷卻水路（直徑 6-8mm，中心距型腔 12-15mm），冷卻時間根據膠厚設定（1mm 膠厚對應 30s），確保產品出模溫度≤40℃，避免因冷卻不均導致的后收縮差異（24h 后尺寸變化率≤0.1%）。

3. 檢測與修正體系：全流程尺寸監控

在線高精度檢測：每模產品通過視覺檢測系統（分辨率 0.001mm）自動測量關鍵尺寸（如包膠厚度、孔徑），超出 ±0.03mm 時自動報警并調整工藝參數；每小時抽取 3 件用三坐標測量儀（精度 ±0.001mm）進行全尺寸檢測，形成尺寸波動趨勢圖。

收縮率數據庫修正：每批次生產前，通過 5 模試產建立實際收縮率數據（與理論值對比），動態修正模具補償量。例如某批次硅膠實際收縮率比理論值高 0.3%，則后續生產的保壓時間延長 10%，抵消額外收縮。

后處理尺寸微調：對于尺寸超差但未報廢的產品，可通過低溫定型處理（60℃×2h，施加 0.5MPa 壓力）修正尺寸，使偏差回修至 ±0.03mm 以內，合格率提升 10-15%。

三、典型案例：智能手表表殼包膠的精度控制實踐

某品牌智能手表表殼采用鋁合金基材 + 固態硅膠包膠（厚度 0.8-1.2mm），要求外觀無氣泡、飛邊≤0.03mm，關鍵尺寸（包膠邊緣到表殼的距離）公差 ±0.03mm。通過以下措施實現質量目標：

模具型腔拋光至 Ra0.01μm，分型面設 0.015mm 防溢邊槽，鋁合金基材噴砂至 Ra5μm 后涂硅烷偶聯劑；

采用 “80℃預熱→165℃硫化（壓力 35MPa）→分段冷卻” 工藝，注射速度分三段（4mm/s→10mm/s→3mm/s）；

在線視覺檢測 + 三坐標抽檢，24h 尺寸穩定性測試偏差≤0.02mm。

最終產品外觀合格率從 82% 提升至 99.5%，尺寸精度 CPK 值從 1.3 提升至 1.6，滿足高端智能穿戴設備的嚴苛要求。

‍硅膠包膠制品的外觀與尺寸精度控制，本質是 “模具精度 - 材料性能 - 工藝穩定性” 的協同作用。通過本文所述方案，可實現從 “被動修模” 到 “主動預防” 的轉變，將外觀缺陷率控制在 1% 以下，尺寸精度穩定在 ±0.03mm 級別，為汽車、醫療、智能穿戴等高端領域提供可靠的品質保障。

深圳市利勇安硅橡膠制品有限公司—專注液態硅膠制品精密技術研發24年，聯系電話：134-2097-4883。
